Silencieux de mise à l’atmosphère sur une vanne de décharge vapeur

dB Vib Ingénierie vient de livrer sur site d’une industrie de produits chimiques organiques pyrénéenne son dernier SMA (silencieux de mise à l’atmosphère) sur une vanne de décharge de vapeur d’eau.

Dans toutes les industries utilisant des fluides sous pression, le bruit provoqué par la détente de fluide constitue un enjeu important pour le respect des normes de bruit environnemental. Les silencieux de mise à l’atmosphère (SMA) sont conçus pour réduire le bruit provoqué par le passage de fluide dans une vanne ou une soupape lors de la détente d’un gaz (air, azote, vapeur…). Le dimensionnement spécifique de chaque silencieux est réalisé en fonction des paramètres d’écoulement et du niveau sonore résiduel recherché.  Les différentes atténuations sont obtenues simultanément par deux principes :

  • Atténuation par un système de détente : grâce à une « crépine de détente » qui permet de casser le flux aéraulique à l’entrée du fût de silencieux
  • Atténuation par un système dissipatif qui fonctionne sur le principe de l’absorption des moyennes et hautes fréquences

Le design définitif de ces silencieux est établi en fonction des débits, de la contre pression, et des contraintes acoustiques.

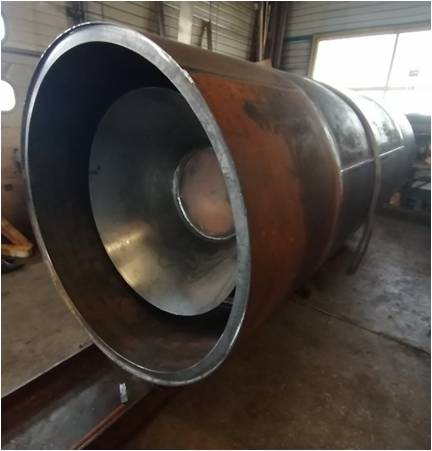

fût
fût

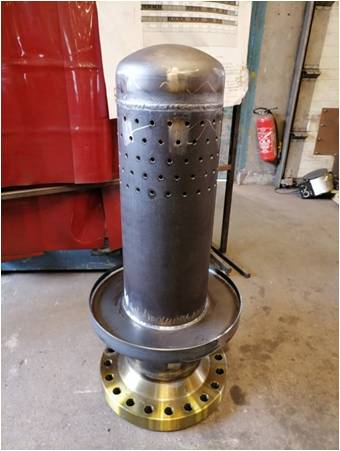

crépine
crépine



Pour sa dernière réalisation dB Vib Ingénierie a défini le design du SMA (Silencieux de Mise à l’Atmosphère) en tenant compte des critères suivants :

  • Le débit : 52,3 T/H (conditions maximales de fonctionnement)
  • La contre pression : 10 Bar Abs (conditions maximales de fonctionnement)
  • La température : 420 °C (conditions maximales de fonctionnement)
  • Le critère acoustique : 80 dB(A) maximum à 1 mètre

Pour répondre à ces critères nos équipes ont conçu un silencieux vertical :

  • Extérieur du fût en acier S235, épaisseur de 4 mm, peinture haute température
  • Intérieur du fût tôle perforée en inox 304, épaisseur de 10/15 mm
  • Comblé de laine de roche 80 kg/m² sur 80 mm d’épaisseur pour l’absorption du bruit
  • Fond en acier S235, épaisseur de 15 mm
  • Crépine DN300 en acier P265GH, épaisseur 7,1 mm
  • Purge pour évacuer les résidus d’eau
  • Par pluie
  • Pieds et anneaux de levage

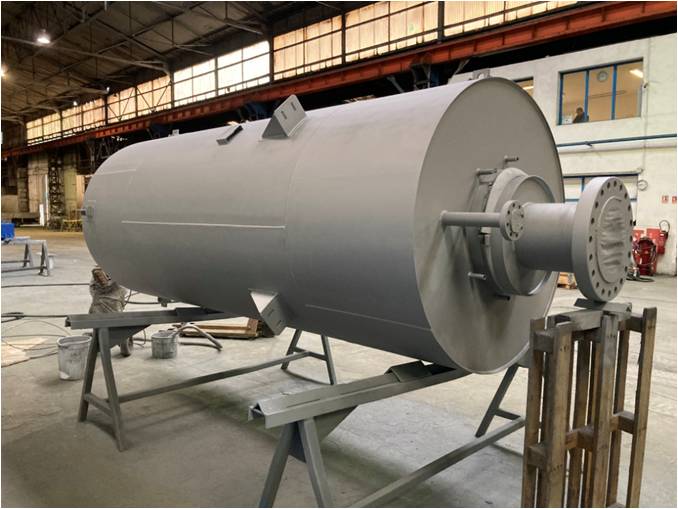

Silencieux de mise à l’atmosphère sur une vanne de décharge vapeurSilencieux de mise à l’atmosphère sur une vanne de décharge vapeur
