Une soufflerie anéchoïque

Une soufflerie anéchoïque sur mesure dans une chambre pour l’ISAE SUPAERO

dB Vib Ingénierie accompagne l’ISAE-SUPAERO (Institut Supérieur de l’Aéronautique et de l’Espace), situé à Toulouse, dans un projet innovant : l’intégration d’une soufflerie basse vitesse à l’intérieur de leur chambre anéchoïque existante. Conçue et installée en 2017 par dB Vib Ingénierie, cette salle permettait jusqu’à présent de réaliser des études aéroacoustiques et des qualifications d’instrumentation (jet pump, hélice de drone…). L’objectif est désormais d’ajouter la possibilité de souffler de l’air à faible vitesse pour simuler l’effet du vol sur des maquettes et équipements à petite échelle.

soufflerie anéchoïque

Un défi technique et acoustique maîtrisé

Ce projet d’envergure a nécessité une étude de faisabilité détaillée, prenant en compte de nombreuses contraintes structurelles, aérauliques et acoustiques. La soufflerie devra atteindre une vitesse de 20 m/s à la sortie d’un convergent carré de 350X350mm, tout en maintenant un niveau de bruit inférieur à 45 dBA à 1 mètre à 45° du jet et un écoulement uniforme et stable.

Pour garantir un environnement de mesure conforme, dB Vib Ingénierie a proposé une configuration à deux tronçons de conduits distincts, installés en diagonale de la salle afin d’éloigner les sources rayonnantes du cœur acoustique de la chambre. Le centre de mesure aéraulique coïncide avec le centre de la salle anéchoïque.

Souffler sans perturber l’acoustique

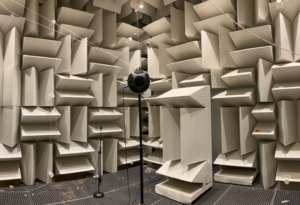

L’un des enjeux majeurs était de préserver la qualité anéchoïque de la chambre. Certaines parties du traitement acoustique (dièdres, supports) seront partiellement démontées pour permettre le passage des conduits, puis reconstruites à l’identique après installation. En démontant les pièces de la soufflerie dans la chambre, la salle dispose aujourd’hui de deux configurations. Sans les tronçons de la veine, la salle retrouve des performances d’anéchoïcité proches de l’état initial. L’ensemble du réseau aéraulique a été optimisé pour limiter la recirculation d’air dans la salle. Pour maintenir un équilibre de pression, le système est doté d’un ventilateur de soufflage pilotable à différents débits et d’un ventilateur d’extraction asservi à une sonde de pression.

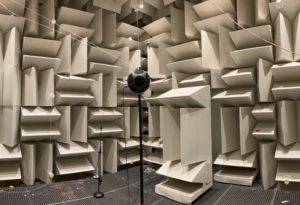

plan soufflerie anéchoïque acoustique soufflerie anéchoique

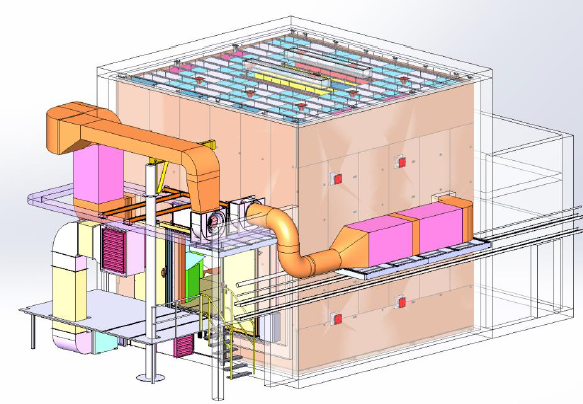

Plan et réception de la soufflerie anéchoïque à l’ISAE.

Un aménagement de l’existant

Le projet intègre également des adaptations spécifiques à la structure du bâtiment : limitations d’encombrement, contraintes de résistance des voiles béton, préservation des accès et équipements techniques déjà en place. Un encoffrement coupe-feu a été réalisé autour des gaines de reprise d’air pour maintenir la conformité réglementaire entre la chambre anéchoïque et le hall soufflerie.



Les points clés de l’intégration d’une soufflerie anéchoïque :

  • Maintien des performances d’anéchoïcité dans la salle suivant la norme ISO 3745 pour la configuration sans tronçons. dB Vib Consulting a été missionné pour réaliser les mesures de décroissance du bruit dans la salle suivant les deux configurations.
  • Réalisation de 3 réservations dans des murs en béton et dans le doublage acoustique en dièdres. Les réservations réalisées dans les parois ont été rebouchées avec des matériaux adaptés pour conserver des performances d’isolement acceptables de la chambre en configuration anéchoïque.
  • Conduits aérauliques rigides équipés de silencieux intégrés, garantissant une atténuation efficace des bruits de soufflage
  • Convergent aéraulique, permettant un profil de jet laminaire en sortie de buse
  • Soufflerie pilotable sur mesure, avec une console de commande avec écran tactile. Ce dispositif a été dupliqué dans la salle de commande pour faciliter les opérations à distance. Le programme permet à l’ISAE de maintenir une consigne de RPM du ventilateur de soufflage. Différentes sondes dans les conduits permettent d’informer l’utilisateur des conditions d’essai.

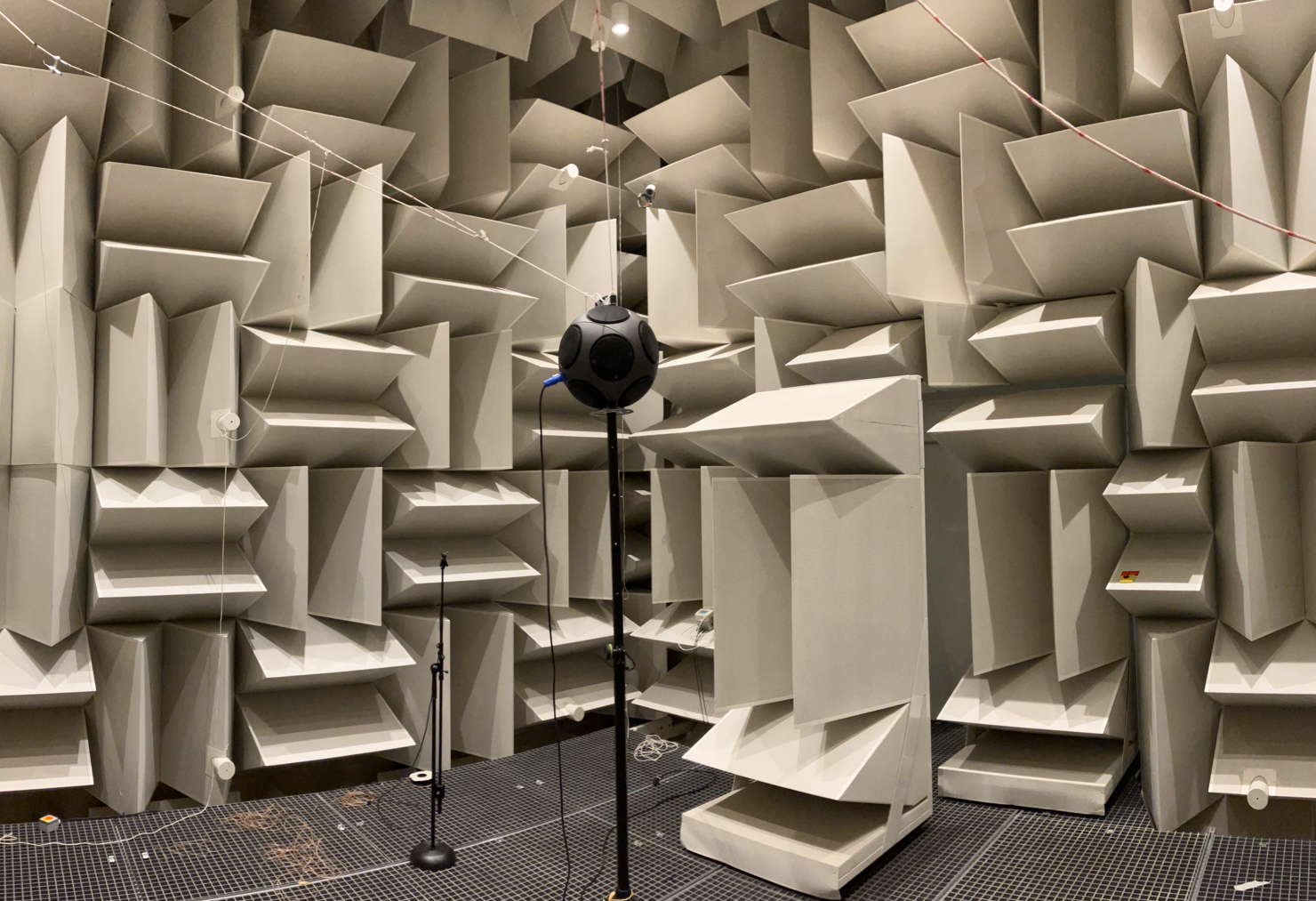

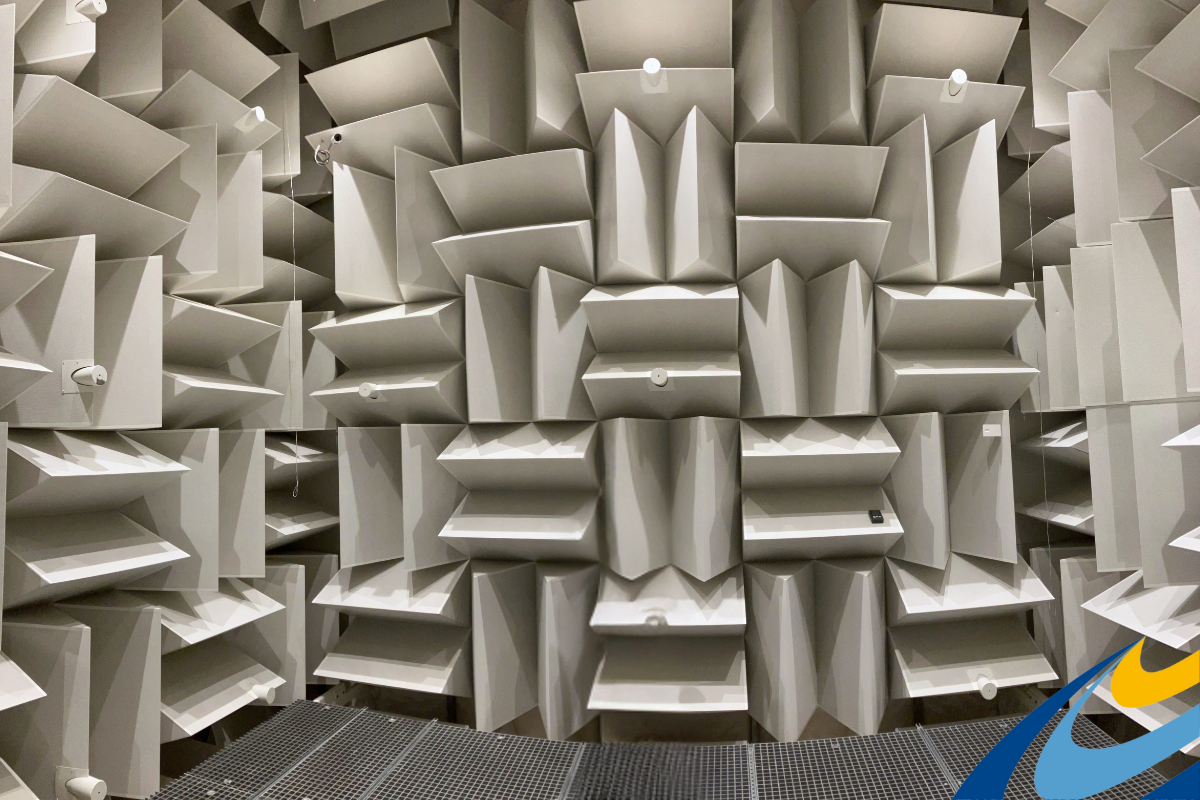

Des éléments amovibles de traitement acoustique (dièdres, coins absorbants) ont été temporairement retirés pour permettre l’installation, puis replacés ou reconstruits sur-mesure pour garantir le maintien de l’anéchoïcité.

La réalisation :

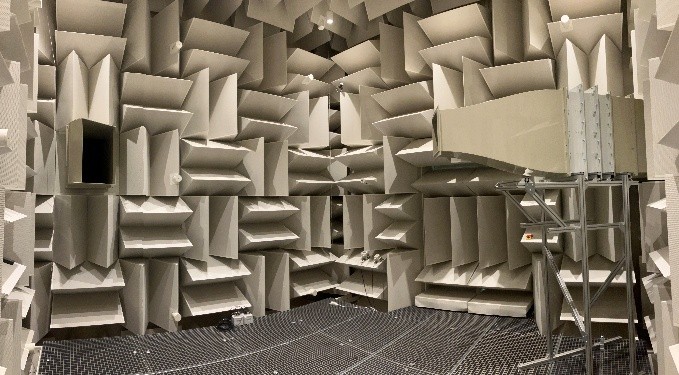

résultat soufflerie

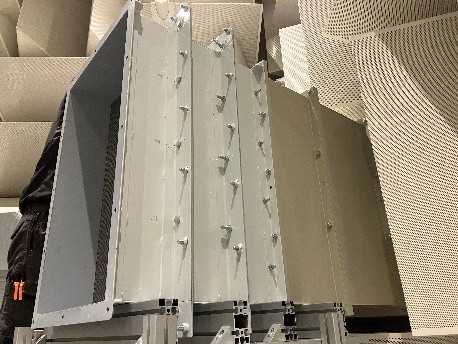

soufflerie école

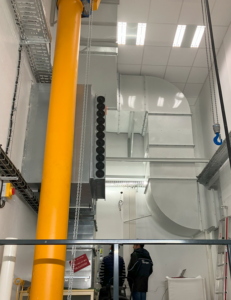

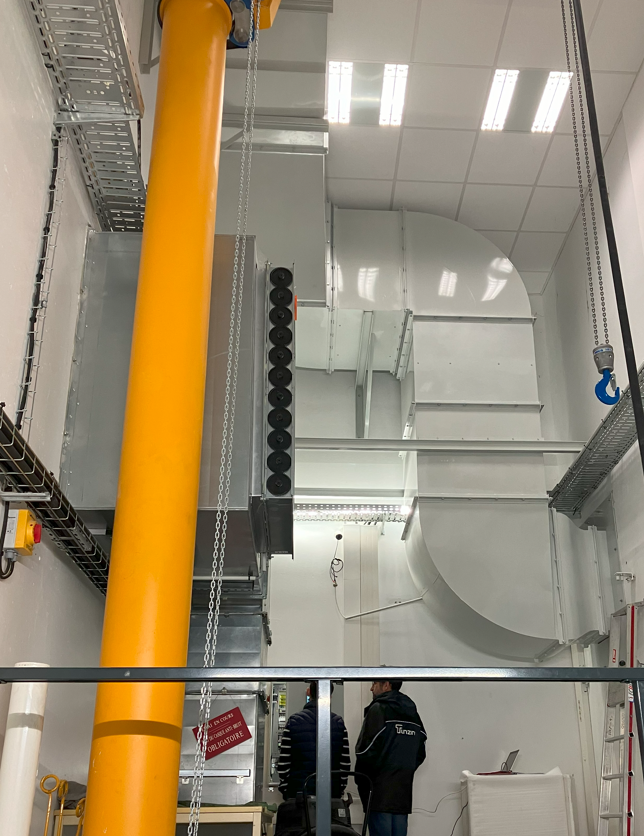

ventilation soufflerie

Ce projet illustre une nouvelle fois la capacité de dB Vib Ingénierie à proposer des solutions techniques sur-mesure alliant performance acoustique et ingénierie aéraulique précise. Grâce à cette future soufflerie intégrée, l’ISAE dispose d’un outil de recherche unique pour mieux comprendre les phénomènes acoustiques liés aux écoulements d’air en conditions de vol simulées.

En s’appuyant sur son savoir-faire multidisciplinaire, l’équipe a su proposer une solution sur-mesure conciliant exigences techniques, flexibilité d’utilisation et respect des performances acoustiques demandées.

Contactez-nous ou découvrez nos réalisations sur mesure.

Actualités dB Vib Ingénierie

plafond acoustique
dB Vib Ingénierie

Faux plafond acoustique

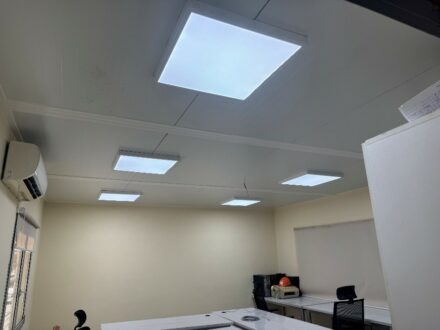

Un faux plafond acoustique pour une entreprise en Côte d’Ivoire Dans le cadre de son activité, une entreprise du secteur de l’énergie en Côte d’Ivoire a engagé des travaux visant à améliorer les conditions de travail de son personnel vis-à-vis de la problématique de bruit. Lors d’une campagne de mesures réalisée par dB Vib Consulting, […]
