Box acoustiques pour réduire le bruit d’un atelier

Box acoustiques pour réduire le bruit ambiant dans un atelier : Le cas de la société Forézienne.

Forézienne MLS, fabricant d’outils coupants pour le bois dans la Loire, a confié à dB Vib Ingénierie la réalisation de box acoustiques autour des machines les plus bruyantes. L’objectif était de réduire sensiblement le bruit ambiant dans l’atelier pour le confort des travailleurs. dB Vib Ingénierie a su proposer des solutions pour chacun des postes de travail concernés avec une conception simple, esthétique, efficace et tenant compte des contraintes fonctionnelles de chaque poste, le tout, pour un budget raisonnable – installation comprise.



LA PROBLÉMATIQUE :

Suite à l’agrandissement et à la réorganisation de l’atelier de redressage et d’affûtage de lames, la société Forézienne MLS souhaite réduire le bruit ambiant de cet atelier en installant des écrans acoustiques au plus proche des installations. Pour assurer les opérations sur les machines il n’était pas envisageable d’encoffrer les postes de travail dans des cabines acoustiques fermées.

En phase de consultation, lors d’une visite de l’atelier avant son agrandissement, dB Vib Ingénierie a pu mesurer un niveau sonore ambiant de 81,2 dBA.



SOLUTIONS PROPOSÉES :

La société Forézienne, ayant identifié les installations les plus bruyantes de l’atelier, souhaitait réduire le rayonnement du bruit de ces installations.

dB Vib a proposé l’installation de box autour des machines composées de 3 cloisons acoustiques et d’une toiture acoustique en panneaux Ekomodule 80 supportés par une ossature métallique peinte.

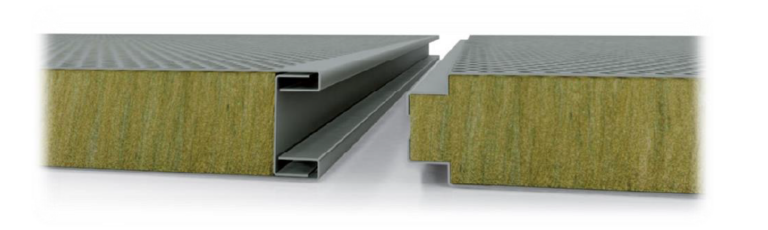

 Panneaux acoustiques

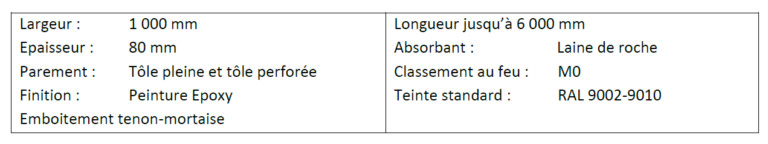

Caractéristiques des panneaux acoustiques

Description des panneaux Ekomodule 80

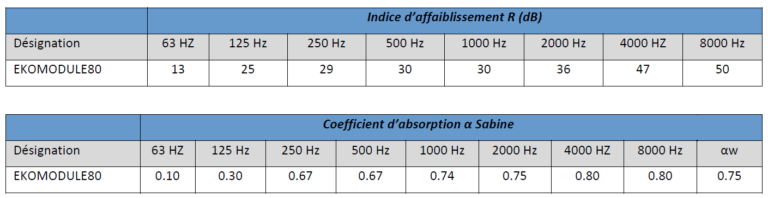

Indice d’affaiblissement R et le coefficient d’absorption α Sabine des panneaux acoustiquesIndice d’affaiblissement R et le coefficient d’absorption α Sabine des panneaux Ekomodule 80



Pour chaque box dB Vib Ingénierie a aussi proposé l’insertion d’un vitrage acoustique sur les cloisons pour garantir de la luminosité à l’opérateur et pour assurer une visibilité à l’intérieur du box depuis l’extérieur si besoin.

Ces box acoustiques permettent de réduire de 3 à 4 dBA le bruit de l’équipement rayonné par rapport au champ libre.

RÉALISATIONS :

dB Vib Ingénierie a modélisé et mis en plan chaque box à réaliser en 2 semaines. Ensuite elle s’est chargée de l’approvisionnement et de l’installation sur site de chacune des loges :

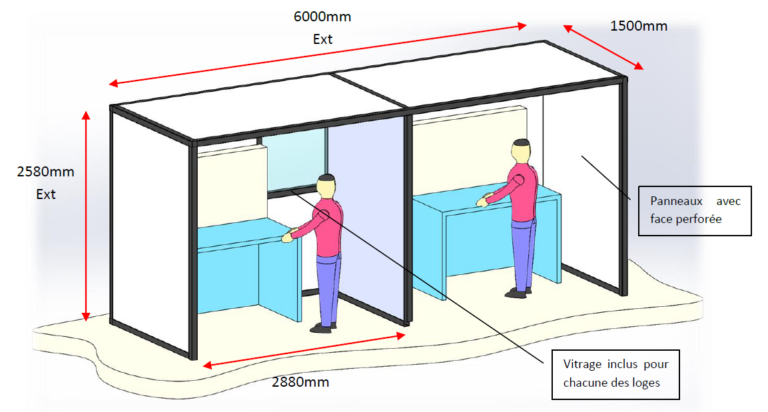

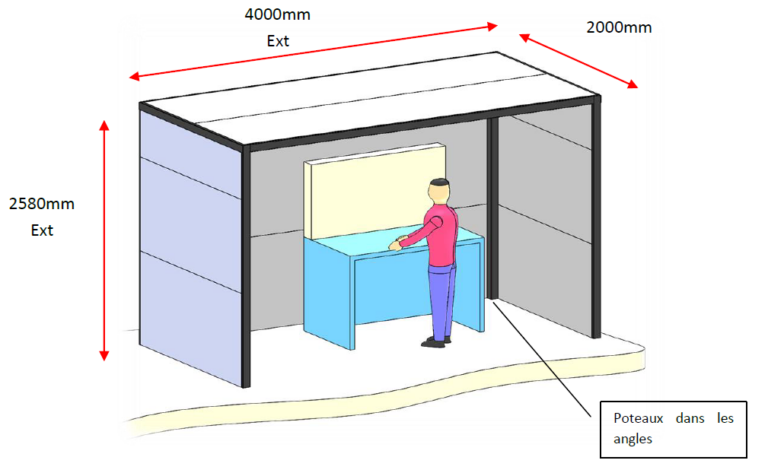

Loges acoustiquesBox acoustique

Loges pour 2 postes de planage                                                                                                   Box pour le poste de Touret

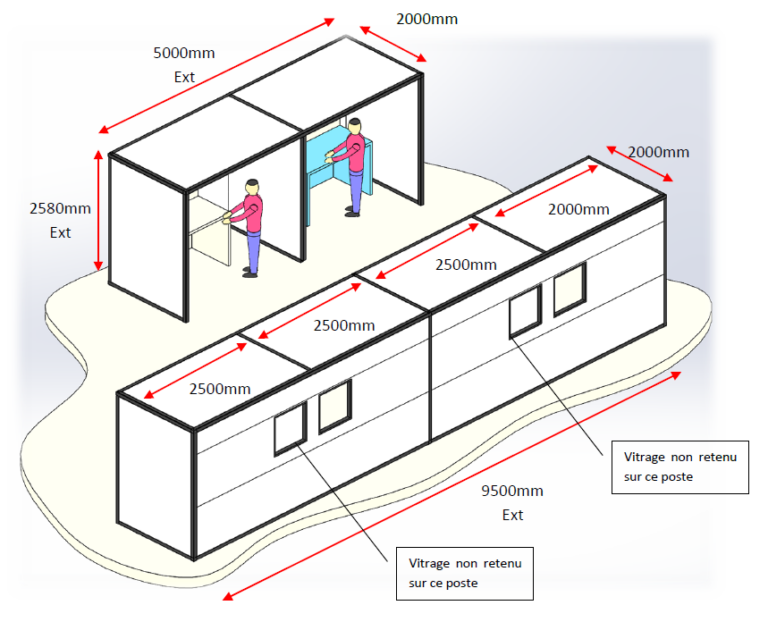

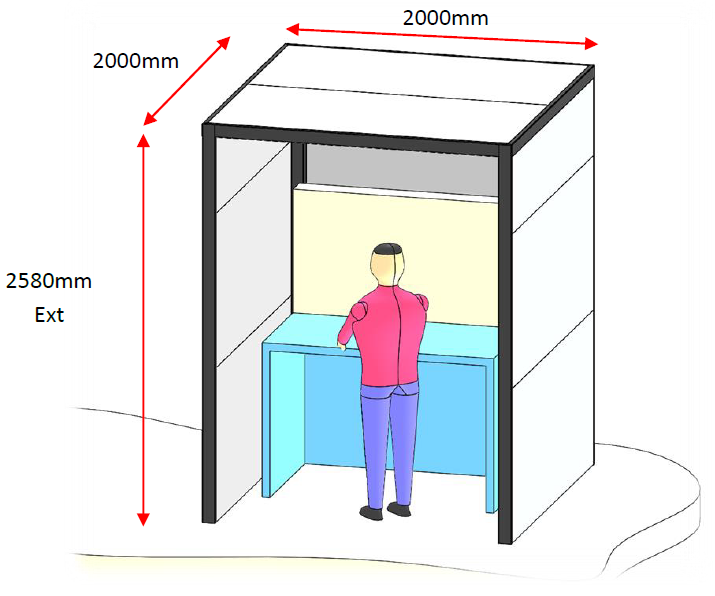

Loge acoustique           Cabine acoustique ouverte

  Box pour le poste découpe de lame                                                                          Loges pour les postes d’affutage

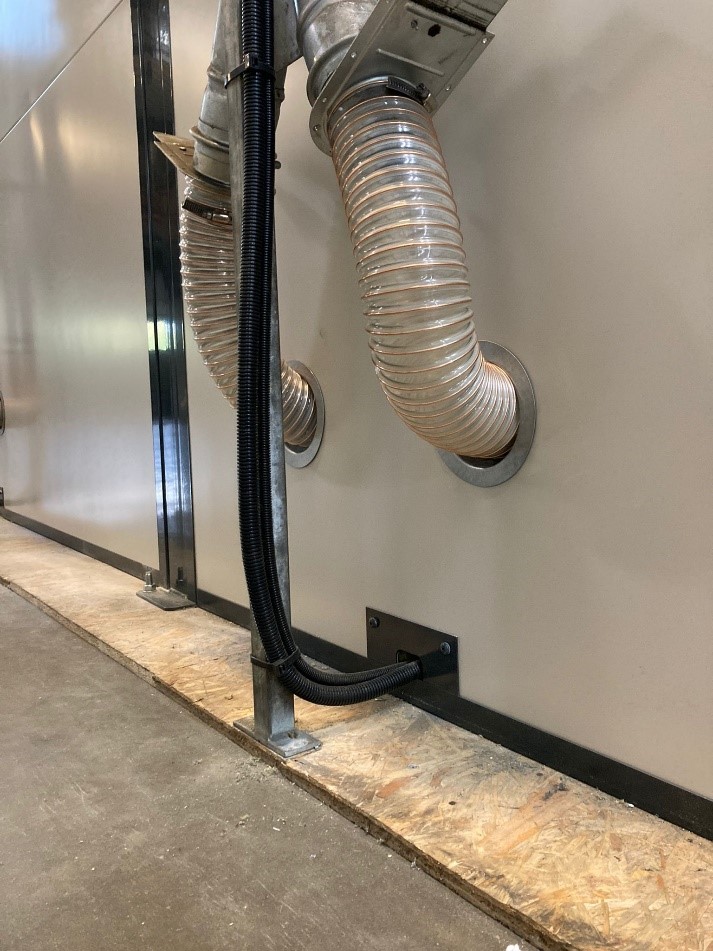

Pour chaque box dB Vib a réalisé le perçage des panneaux pour le passage des servitudes (câbles électriques, gaine d’aspiration…). Ces perçages ont été réalisés sur site lors de l’installation pour assurer leurs meilleurs positionnements. Les monteurs dB Vib ont assuré l’étanchéité acoustique de ces perçages grâce à la pose systématique d’un joint acoustique.

Étanchéité acoustique des perçages

Traversée de cloison

L’installation sur site a été réalisée en moins de 8 jours par l’équipe de monteurs dB Vib.

RÉSULTATS :

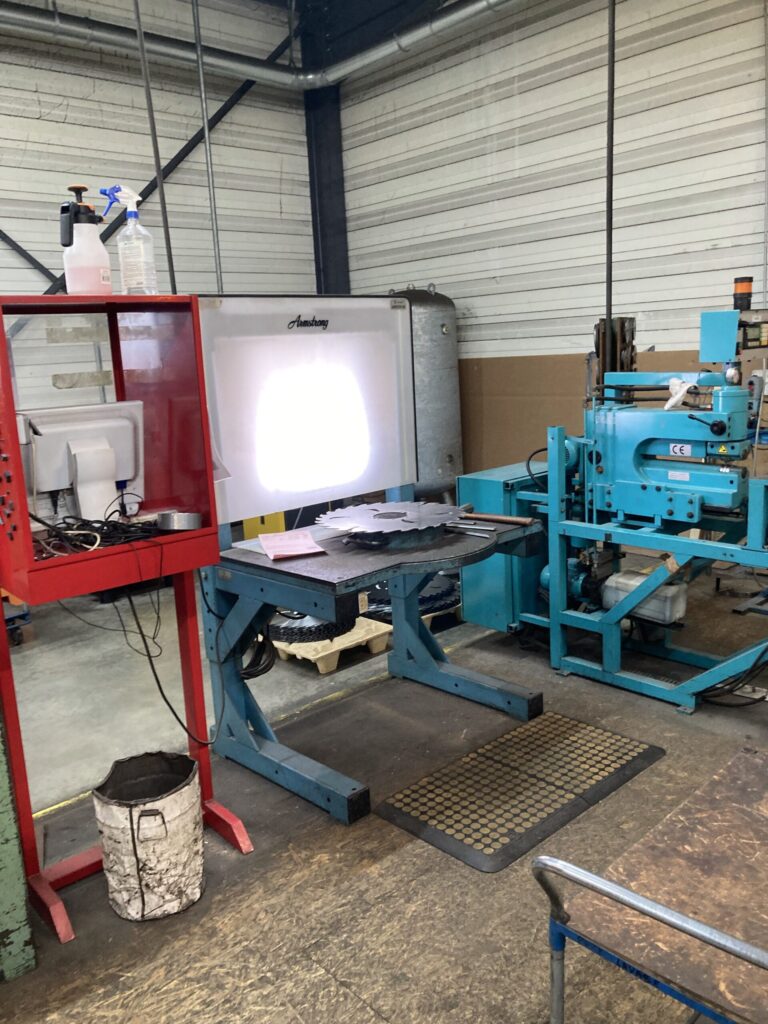

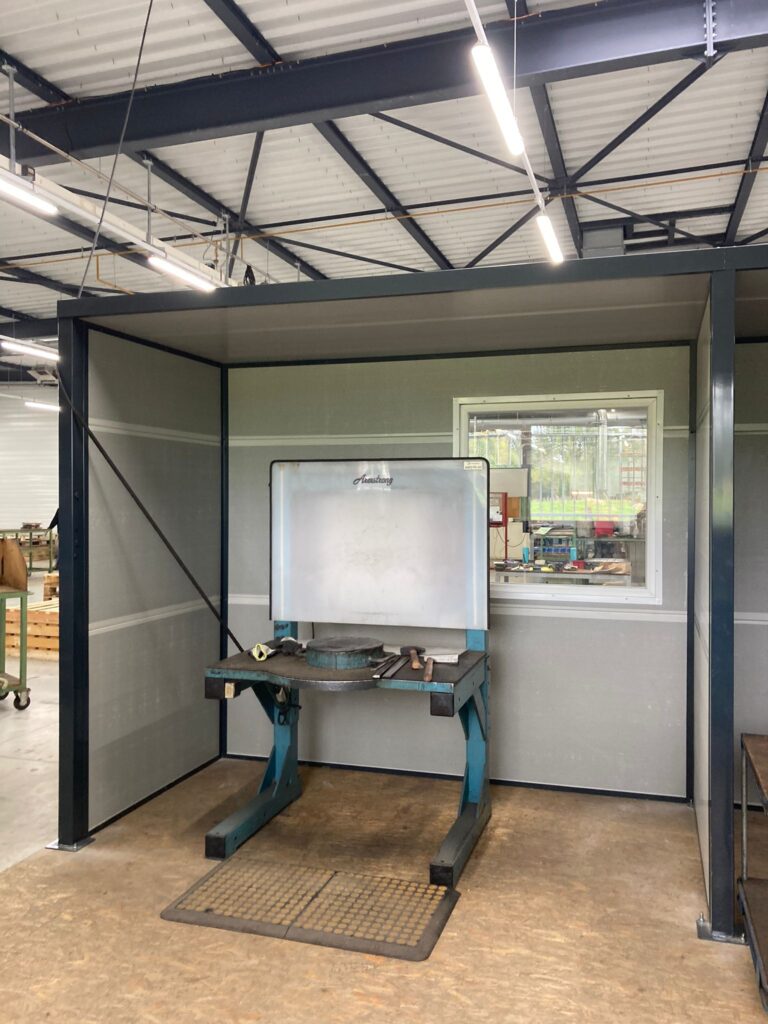

Voici quelques photos du résultat final pour un coût inférieur à 30 k€ et un chantier mené en moins de 8 jours.Bruit poste de planageBruit poste de planage

Poste planage avant/après

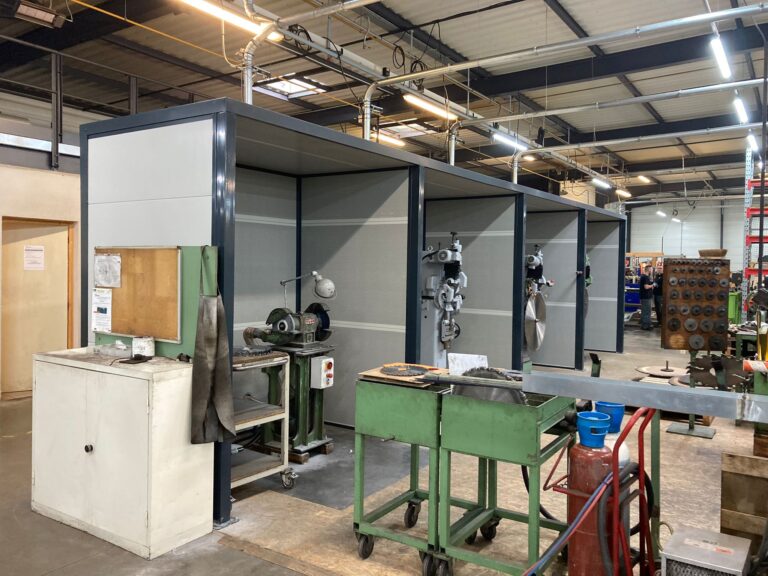

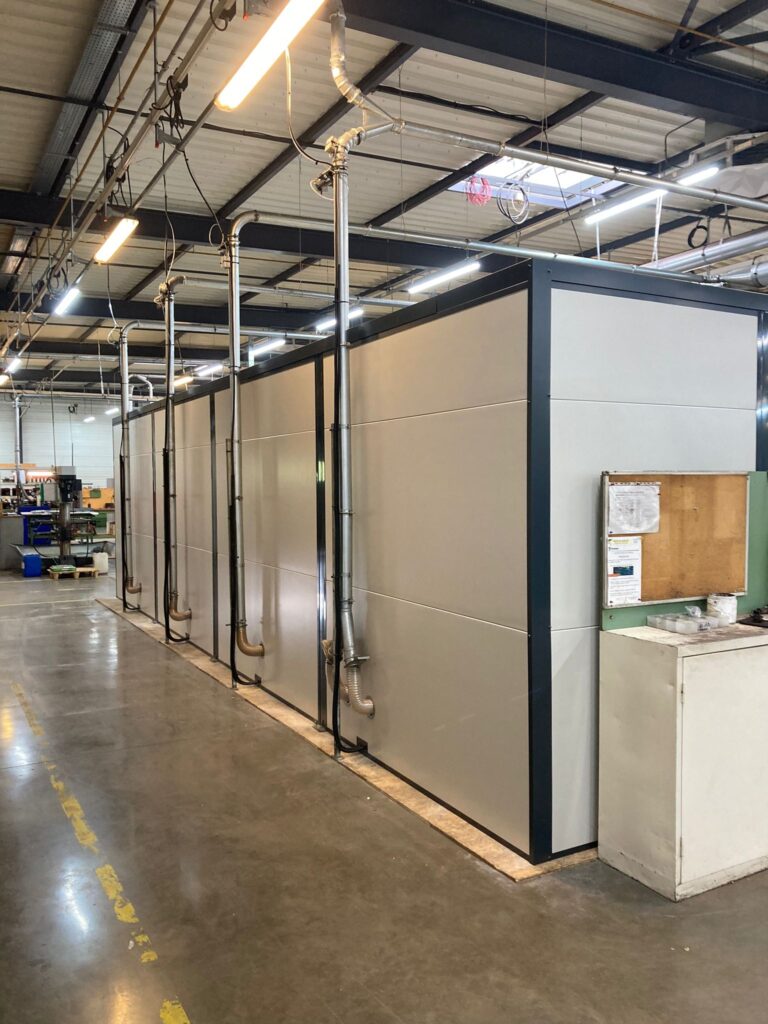

Bruit poste affutage Bruit poste affutage

4 postes affutage Vue face/Vue dos



Réduction Bruit affutage

2 postes affutage Vue face/Vue dos

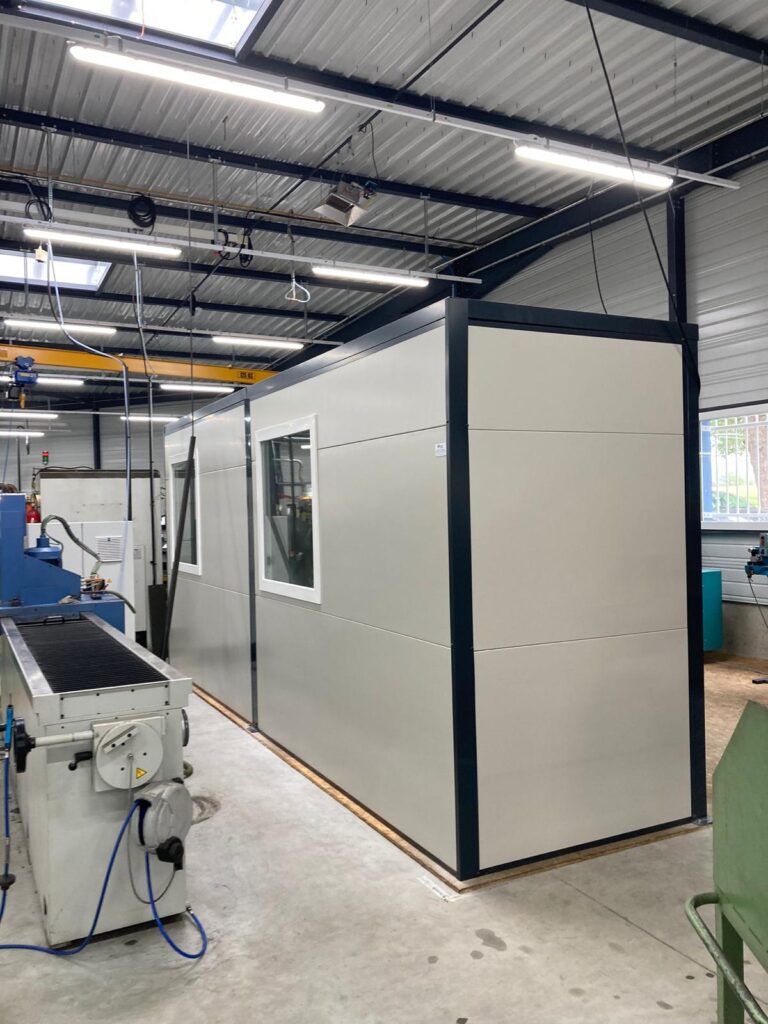

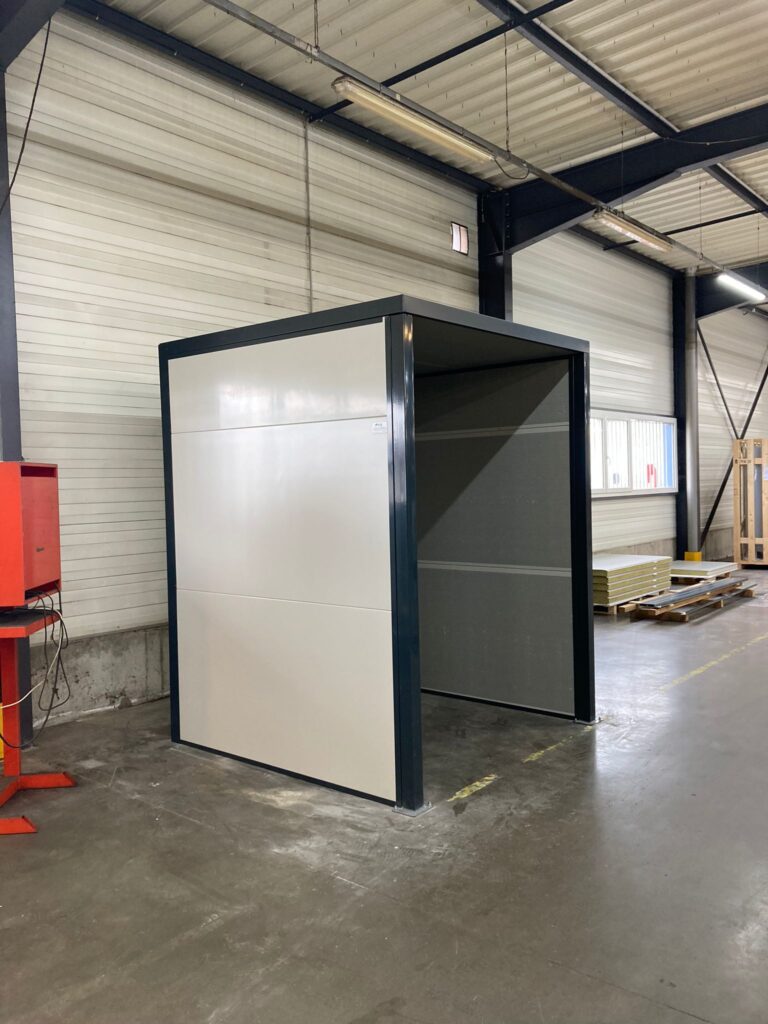

Bruit poste découpe

Box prévu pour accueillir le poste découpe de lame



Pour toutes vos problématiques de bruit en atelier, le groupe dB Vib vous propose des solutions clés en main.

Les experts acousticiens du bureau d’études de dB Vib Consulting réalisent toutes vos études acoustiques cartographie de bruit en atelier, évaluation de l’exposition au bruit des travailleurs, réduction de bruit à la source, simulations acoustiques.

L’équipe de réalisation de solutions de traitements acoustiques dB Vib Ingénierie, conçoit, réalise et installe toutes solutions d’insonorisation industrielles préconisées par vos études acoustiques.
