Silencieux en sortie de cheminée

Silencieux en sortie de cheminée

La société PAPREC est un acteur majeur du traitement des déchets et de la valorisation énergétique. Dans le cadre de son activité sur le site de Sète, PAPREC a fait appel à dB Vib Ingénierie pour un projet spécifique lié à la réduction du bruit en sortie de cheminée.

Le besoin exprimé porte sur la fourniture d’un silencieux acoustique à installer en sortie de cheminée, afin de réduire le bruit généré par le ventilateur d’extraction du traitement de fumées. Ce ventilateur, intégré au process de dépollution, est un équipement crucial mais bruyant, dont les émissions acoustiques nécessitent un traitement pour respecter les objectifs de confort acoustique ou les exigences réglementaires sur le site.

Le projet vise donc à limiter les nuisances sonores extérieures engendrées par cette installation industrielle, et à garantir un fonctionnement plus discret et respectueux de l’environnement sonore local.

Un enjeu double

Les enjeux acoustiques de ce projet sont doubles. D’une part, il s’agit de garantir la conformité réglementaire vis-à-vis des seuils de bruit fixés par la réglementation. D’autre part, l’objectif est de préserver l’environnement sonore du site, notamment vis-à-vis des zones voisines potentiellement sensibles (bâtiments administratifs, habitations, voiries à proximité…).

Cette démarche s’inscrit également dans une volonté plus globale de réduction de l’impact des installations industrielles sur leur écosystème immédiat. La mise en place d’un silencieux en sortie de cheminée permet de limiter efficacement les émissions sonores dans l’environnement, sans nuire au fonctionnement de l’installation.

Performances attendues dans le cahier des charges

Des objectifs acoustiques stricts ont été définis par PAPREC dans leur cahier des charges :  31,9 dBA à 43,4 m en horizontal et 38,5 m en vertical. dB Vib Ingénierie a donc basé ses calculs sur ces valeurs ci lors de simulations acoustiques précises (avec niveau de pression sonore, atténuation, bruit généré etc…). Plusieurs scénarios ont été pris en compte avec différents débits et différentes températures.

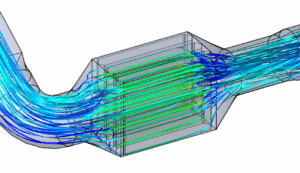

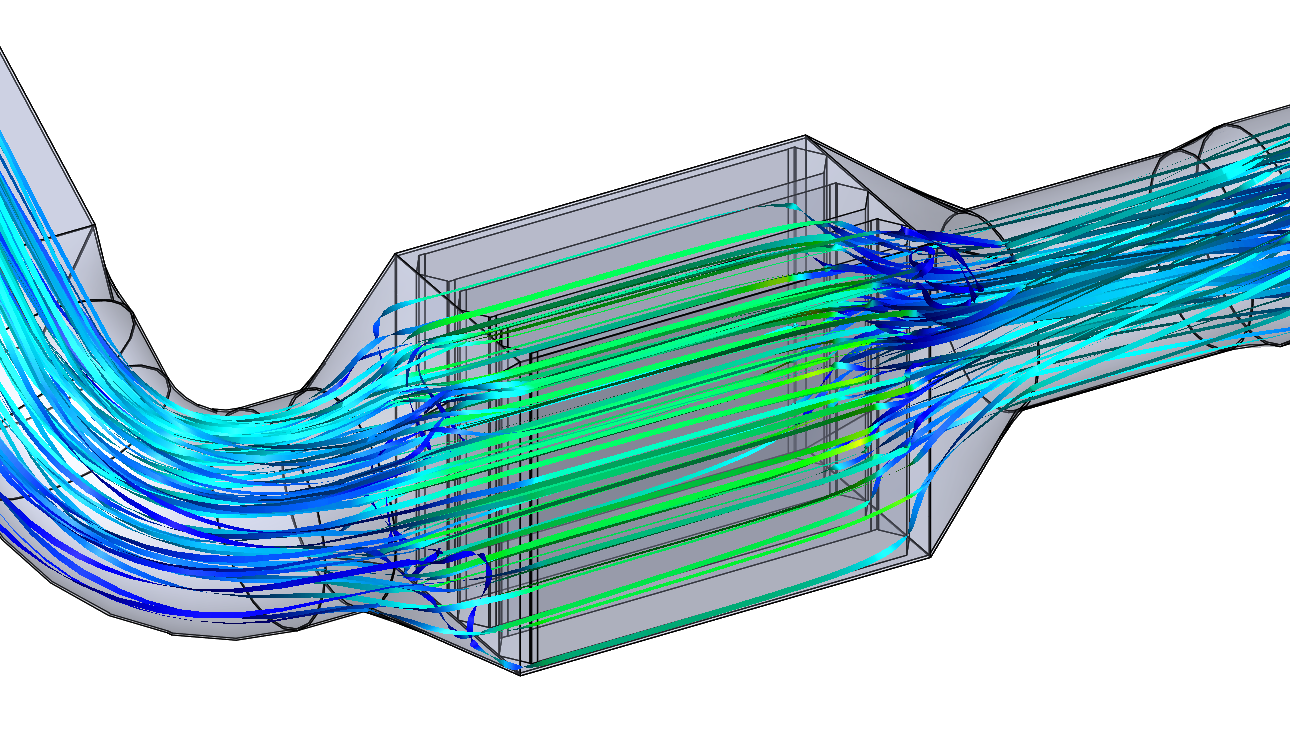

Pour ce projet, dB Vib Ingénierie a déployé son approche globale en combinant expertise acoustique, compétences aérauliques et ingénierie mécanique. En amont, une étude acoustique détaillée a permis de caractériser les émissions sonores issues de la cheminée, d’identifier les bandes de fréquences les plus problématiques et de définir les objectifs de réduction sonore à atteindre. Parallèlement, une analyse aéraulique a été menée afin de garantir que l’ajout d’un silencieux n’altérerait pas le débit d’air requis par le système de traitement des fumées.

Enfin, les équipes ont intégré dès la phase de conception des considérations mécaniques et structurelles, en tenant compte des interfaces avec la cheminée existante, des contraintes de montage sur site, de l’exposition aux intempéries ainsi que de la facilité de manutention et de maintenance. Ce travail a abouti à la fabrication en atelier d’un silencieux sur-mesure, conforme aux exigences du client, suivi d’une vérification de la performance acoustique après installation pour valider les résultats obtenus.

La réponse de dB Vib Ingénierie : un silencieux de cheminée sur-mesure en sortie d’installation

Après la phase de calcul dB Vib Ingénierie a conçu pour le site de Sète, un silencieux de cheminée sur-mesure, adapté aux contraintes techniques de l’installation de traitement des fumées.

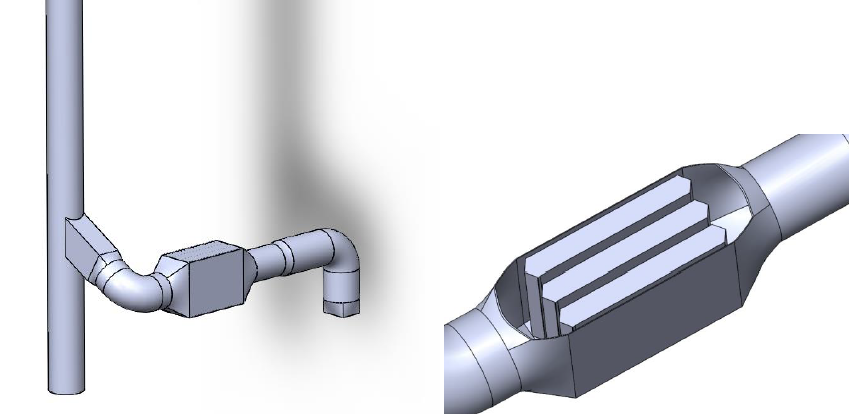

Les études ont permis de dimensionner ce silencieux en gaine rectangulaire répondant aux exigences de performance en matière d’atténuation du bruit tout en respectant les paramètres aérauliques du process. L’enjeu était de réduire significativement le bruit généré par le ventilateur d’extraction, sans perturber le flux d’air nécessaire au bon fonctionnement de la ligne de traitement.

Le silencieux est avec un traitement interne par matériaux absorbants protégés par tôle perforée. Cette solution permet d’obtenir une atténuation large bande, particulièrement efficace sur les composantes spectrales du bruit généré par les ventilateurs. Le traitement est optimisé pour les fréquences basses et médiums, typiquement les plus critiques dans ce type d’application.

Caractéristiques techniques principales du silencieux de cheminée :

• Silencieux rectangulaire à absorption acoustique directe ;
• Dimensionnement adapté au débit aéraulique et au diamètre de la cheminée existante
• Longueur totale du silencieux : 2 400 mm ;
• Intégration d’un déflecteur interne pour homogénéiser le flux et limiter les pertes de charge ;
• Traitement anti-corrosion adapté aux contraintes environnementales de l’émission en cheminée extérieure ;
• Maintenance simplifiée grâce à un montage accessible et un choix de matériaux durables.

Le silencieux a été conçu pour s’adapter parfaitement à la cheminée existante, avec un dimensionnement précis.

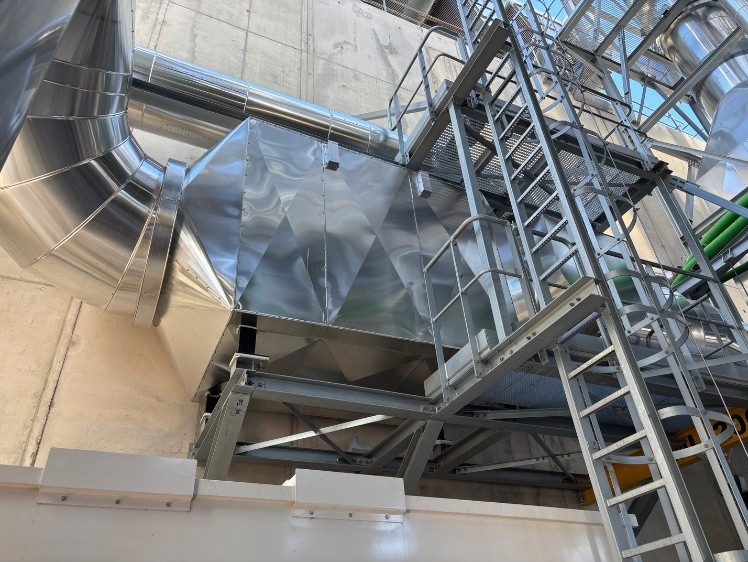

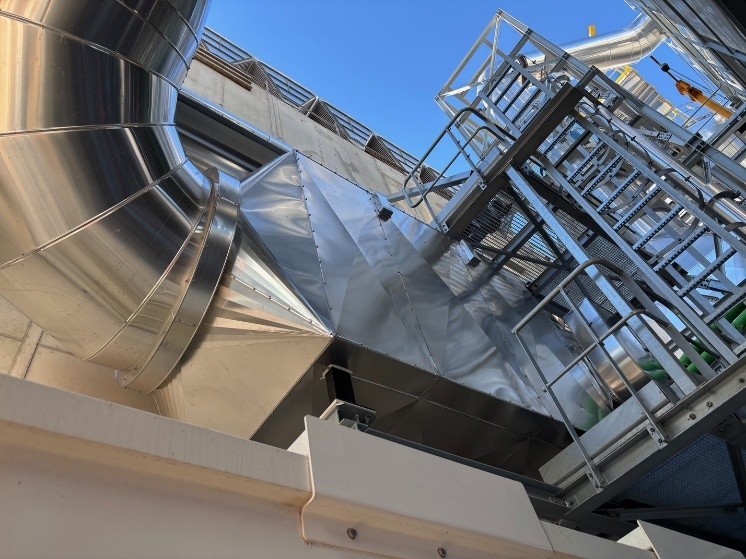

Côté structure, le silencieux repose sur une ossature rigide en acier galvanisé, renforcée pour résister à l’environnement extérieur (corrosion liée aux intempéries), ainsi qu’à la température et au débit d’air transitant dans la cheminée. L’enveloppe a été calorifugée avec une tôle isoxale en continuité avec le reste de la gaine.

Avec cette réalisation pour PAPREC, dB Vib Ingénierie confirme une nouvelle fois son savoir-faire de plus de 25 ans dans la conception de solutions acoustiques industrielles sur-mesure. En répondant à un besoin complexe avec le même souci du détail à chaque fois, ce projet illustre la capacité de dB Vib à accompagner ses clients de l’étude jusqu’à la mise en œuvre, en alliant rigueur technique, écoute des besoins et engagement qualité.
