Une chambre anéchoïque transformable en semi anéchoïque

Nouvelle chambre anéchoïque démontable en semi anéchoïque pour la compagnie AIRBUS : une première pour dB Vib !

Pour la première fois, dB Vib Ingénierie a conçu et construit sur mesure une chambre anéchoïque modulable en semi-anéchoïque pour les essais d’Airbus. L’innovation ne s’arrête pas là : dB Vib présente cette salle à étage, équipée d’un filet sous le plancher démontable permettant de la convertir en mode semi-anéchoïque. Découvrez cette réalisation unique dans cet article.

Le projet d’AIRBUS

Pour ses essais in-situ, Airbus souhaitait la construction d’une nouvelle chambre anéchoïque transformable en semi-anéchoïque sur leur site de Saint Martin à Toulouse.

Une chambre anéchoïque est conçue pour éliminer les réflexions sonores, offrant ainsi un environnement idéal pour tester des équipements acoustiques.

Une chambre semi anéchoïque, contrairement à une chambre anéchoïque complète, a un sol réfléchissant (comme un sol en béton ou en métal) et des murs et un plafond, traités pour absorber les réflexions sonores. Cela simule des conditions plus proches de celles rencontrées dans des environnements réels, où le sol reste une surface réfléchissante.

Points clés & spécifications du projet

Dans son cahier des charges, AIRBUS précise bien que la salle doit avoir 2 configurations possibles : anéchoïque pour un usage estimé à 80% du temps, et semi anéchoïque pour un usage à 20%.

Pour la création de cette salle, des mesures acoustiques et vibratoires ont été effectuées en décembre 2021 à l’emplacement de la future salle afin de déterminer l’impact acoustique de son environnement direct. 2 microphones et 3 accéléromètres ont été installés et utilisés pour ces mesures.



Réglementation

La salle se réfère aux normes suivantes : ISO26101:2021 et ISO3745 :2012.

Airbus demandait à ce que les caractéristiques de champ libre soient comprises entre 80Hz et 22,5kHz afin de couvrir les bandes d’un tiers d’octave entre 100Hz et 20kHz, ce qui signifie que la fréquence de coupure doit être égale ou inférieure à ≤80Hz.

Le volume avec les caractéristiques de champ libre doit être au minimum de 2m x 2m x 2m, et doit être maximisé en fonction de l’espace disponible.



Phase de conception

Après avoir pris en compte les caractéristiques imposées par Airbus dans son cahier des charges, dB Vib Ingénierie propose une salle inédite comme solution pour leurs essais in-situ.

Pour la première fois, elle présente une salle sur 2 étages séparés d’un filet, pouvant être modulable d’une configuration anéchoïque en semi anéchoïque. (voir ci-bas les 2 différentes configurations).

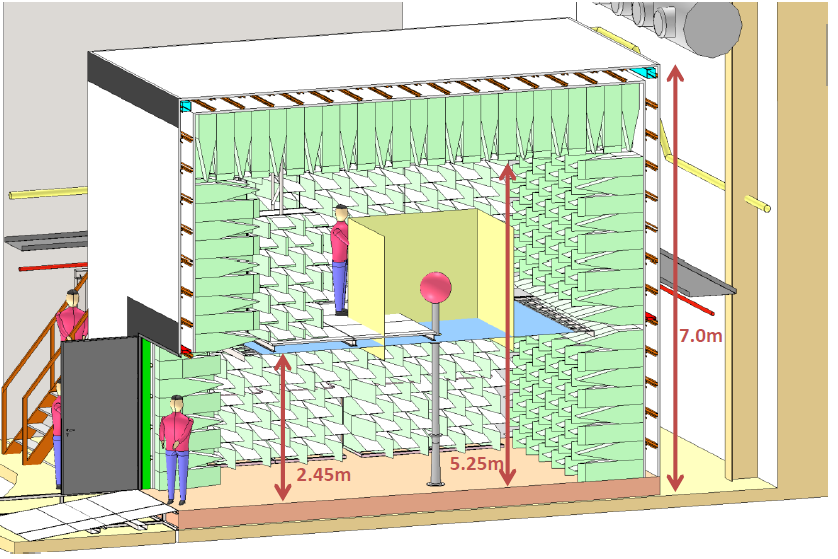

maquette salle anéchoïque modulablemaquette de la salle anéchoïque modulable

En respectant les contraintes d’encombrement et de masse, elle a fait le choix de rehausser le niveau de la salle de contrôle pour donner un accès plus direct au plancher anéchoïque.



maquette salle de contrôlevue extérieure salle anéchoïque transformable en semi-anéchoïquevue du haut salle anéchoïque

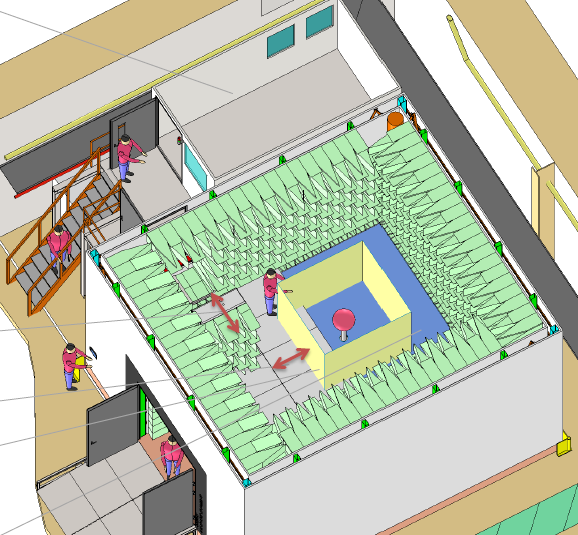

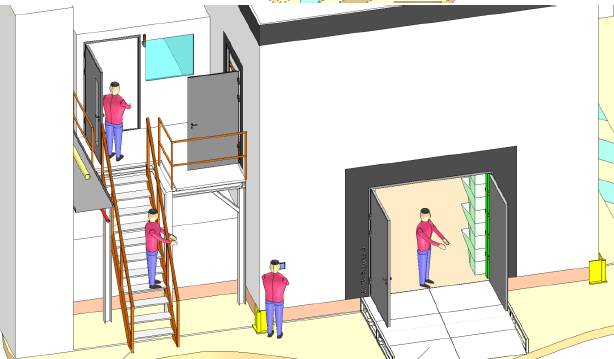

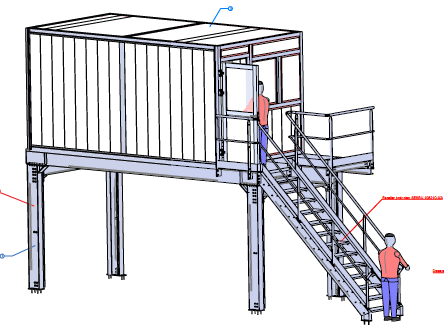

De gauche à droite, une maquette de la salle de contrôle, la maquette de l’extérieur de la salle vue d’en haut et une coupe vue du dessus.

En dessous de cette salle de contrôle, dB Vib a intégré un volume de rangement, afin de faciliter le stockage des dièdres lors de l’utilisation de la salle en configuration semi-anéchoïque.

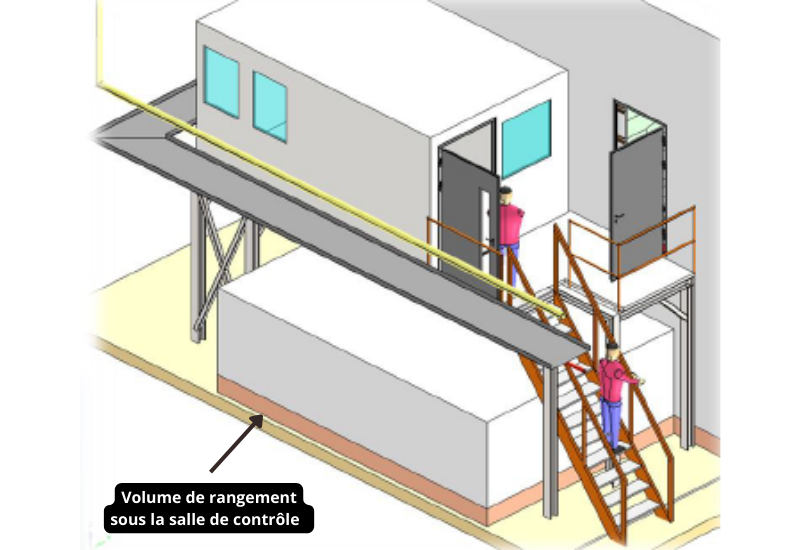

volume rangement didèdre sous la salle de contrôleMaquette 3D de l’emplacement du volume de rangement en dessous de la salle de contrôle

La salle en configuration anéchoïque : (titre 3)

En configuration pleinement anéchoïque, les dièdres ornent la chambre du plafond jusqu’au sol. L’objectif principal de cette chambre est d’effectuer différents tests afin de caractériser les matériaux, de qualifier les équipements ou de vérifier les appareils de mesure sur le plan métrologique.

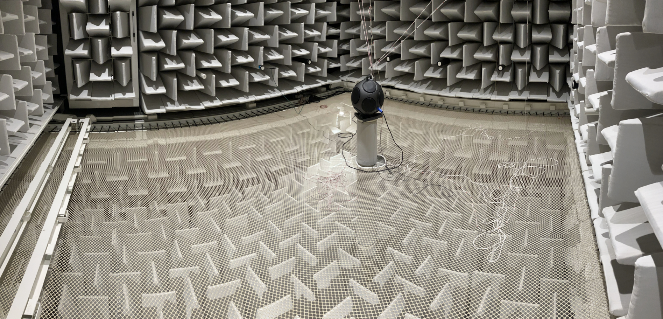

plancher salle anéchoïque



Lorsque la salle est en configuration full anéchoïque, le filet catamaran appelé aussi trampoline permet d’accéder très rapidement au centre de mesure.

Transparent acoustiquement celui-ci sécurise le travail des utilisateurs et évite toute chute d’objets dans le traitement au niveau du sol.

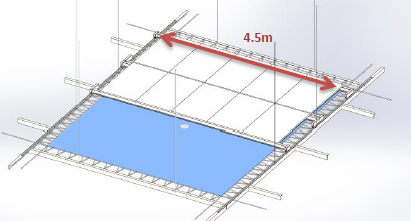

Pour compléter ce filet, un plancher coulissant et rétractable permet de créer un plan non réfléchissant pour pouvoir supporter des sources ou des expériences de plus grandes envergures. Tous ces dispositifsfilet salle anéchoïque offrent aux ingénieurs d’Airbus, la possibilité de réaliser des mesures sur des équipements très variés.



Les dièdres sont apparents en partie basse de la salle.

La porte piétonne situé au même niveau que la salle de contrôle et qui donne accès à la salle d’essaispermet d’accéder au plancher anéchoïque et est composée d’un basketdoor avec un indice d’affaiblissement acoustique rw > 50dB installé au droit de la porte.

Le spécimen vient alors se placer sur un poteau prévu pour son support représenté par la boule rouge ci-dessous.

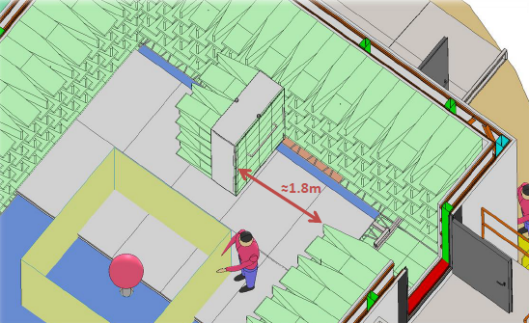

coupe support spécimencoupe support spécimen

La salle en configuration semi-anéchoïque

La salle peut basculer d’une configuration anéchoïque à semi-anéchoïque très rapidement (en moins de 15 minutes) et très aisément (avec 2 personnes qui peuvent faire le changement pour des raisons de sécurité) grâce aux chariots à roulettes. dB Vib Ingénierie ayant prévu un local spécial pour le stockage des dièdres du sol : ils sont déjà montés sur des chariots pour être transportés dans le volume de stockage sous la salle de contrôle.

Des basketdoors sur roulettes situés juste devant la porte à deux vantaux viennent compléter l’absorbant. Le poteau central supportant le spécimen est également démonté.

porte chambre anéchoïqueporte nommée basketdoor pour la partie supérieure de la salle anéchoïque transformable en semi-anéchoïque

dB Vib a également réalisé toutes les liaisons électriques et de mesures ainsi que le système de ventilation pour la salle.

Montage et mesures de réception

Une fois la phase de conception terminée et validée avec Airbus, le bureau d’étude dB Vib Ingénierie a coordonné l’approvisionnement de tous les composants auprès des fabricants et sous-traitants qu’elle a qualifiés. Tous les approvisionnements ont été acheminés sur le site d’installation, pour que les monteurs de dB Vib Ingénierie puissent installer la solution.

Plusieurs mois ont été nécessaires à notre équipe de 3 monteurs pour finaliser l’installation

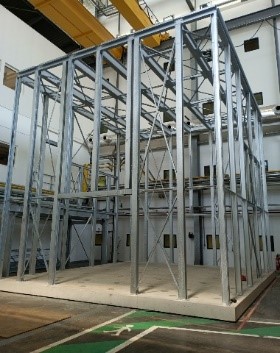

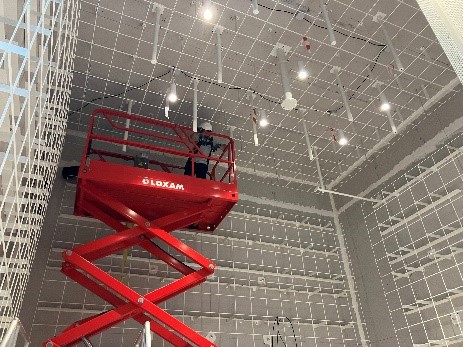

squelette salleélectricité chambre anéchoïque

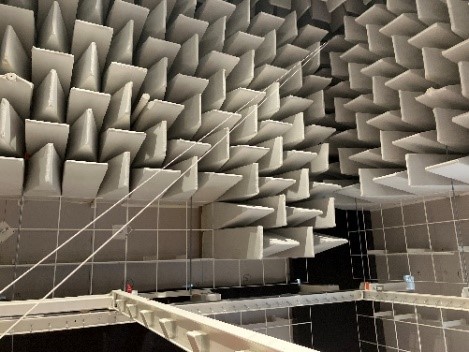

travaux salle sans bruit



Photos des différentes étapes du montage de cette salle

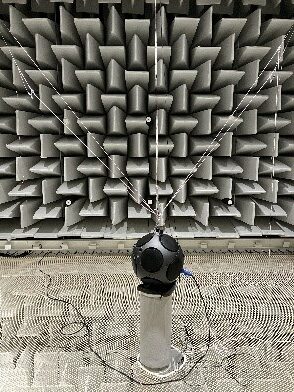

Avant réception de la salle, deux ingénieurs acousticiens de dB Vib Consulting, bureau d’études et de conseils spécialisé dans l’acoustique et la vibration, sont venus pour une évaluation acoustique qui permettrait de valider, ou non, les caractéristiques acoustiques de la salle et donc attester du respect des normes en vigueur. À l’aide d’un dodécaèdre qui émet un rayonnement omnidirectionnel et uniforme du bruit ; dB Vib Consulting a pu constater de très bonnes performances acoustiques pour cette salle anéchoïque. Mission réussie !

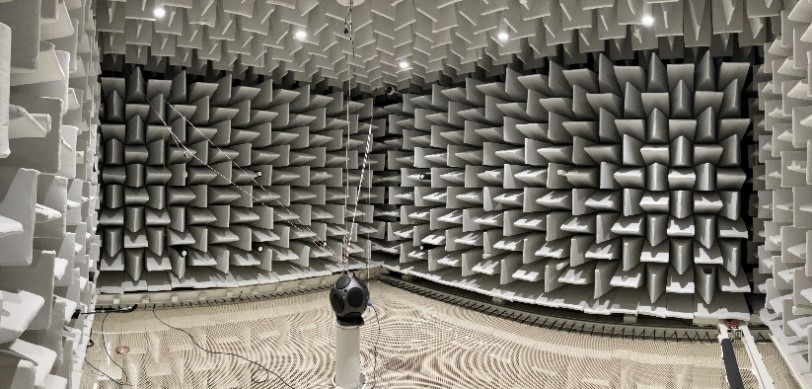

réception acoustique salle anéchoïque test de bruit chambre sourde



Mesures de réception de la salle

Résultats

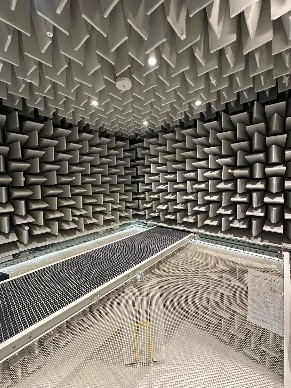

Voici le résultat en images de ce projet aussi original que complexe !

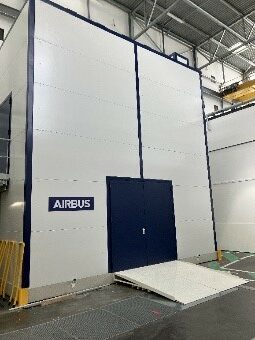

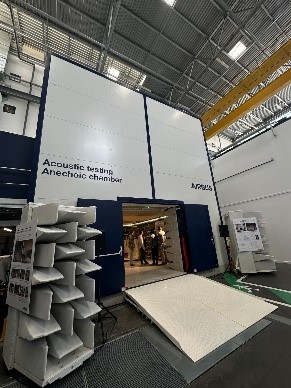

chambre anéchoïque transformable en semi anéchoïque airbus salle anéchoïque salle anéchoïque transformable semi anéchoïque

dB Vib Ingénierie a, une nouvelle fois, dépassé les contraintes fixées et démontré son savoir-faire dans la construction de moyens d’essais sur-mesure. Si vous aussi vous souhaitez faire appel à nos services pour la réalisation d’une salle anéchoïque, semi-anéchoïque ou de chambre anéchoïque transformable en semi anéchoïque contactez-nous !
