Traitements acoustiques à la station d’épuration des eaux usées de Villefranche sur Saône.

OTV, filiale Véolia, en charge de la requalification de la station d’épuration des eaux usées (STEP) de Villefranche sur Saône a fait appel au groupe dB Vib pour les traitements acoustiques des futures installations.

L’études des impacts acoustiques et préconisation de solution de traitement a été confiée à dB Vib Consulting . Puis à l’issue des consultations sur appel d’offre, la réalisation des solutions de traitements acoustiques a été confié à dB Vib Ingénierie.

Ainsi, dB Vib ingénierie s’est vue confier les réalisations suivantes :

• La conception, réalisation et fourniture de 6 silencieux pour les gaines de sortie des surpresseurs
• La conception, réalisation et installation de la ventilation insonorisée du local surpresseur
• La conception, réalisation et installation de la ventilation insonorisée du local désodorisation
• La conception, réalisation et installation de la ventilation insonorisée de deux locaux transformateurs.

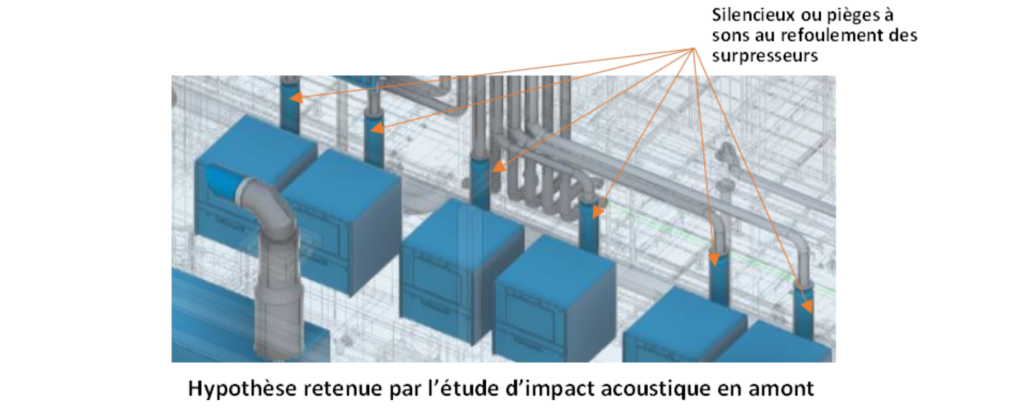

Silencieux (ou pièges à sons) en sortie des surpresseurs :

dB Vib a conçu et assuré la fourniture sur le site de Villefranche sur Saône, des 6 silencieux pour une installation à la charge d’OTV.

Dimensions :

• Longueur totale : 1400 mm
• Diamètre : 610 mm
• Bulbe (baffle) intérieur : diamètre 286 mm
• Epaisseur tôle : 3 mm
• Poids : 100kg

Conditions de service :

• Débit volumique : 1110m3/h maximum
• Le silencieux est soumis à une pression maximum de 2.1 bar absolu.
• Débit massique : 832kg/h maximum @190°C et @ P=2.1 bar absolu.

Aéraulique :

• Vitesse de passage : 18m/s
• Perte de charge : 165Pa

Matériaux et accessoires :

• Tôle perforée INOX 304 + tôle extérieur en acier peint + brides en acier S275 peint
• Absorbant : laine de roche
• Raccordement par bride PN10 DN150
• 2 Anneaux de levage
• 1 Pied support (pour une position verticale)
• Peinture haute température 80 micron

Test sous pressions des silencieux en fin de fabrication
selon la directive des équipements sous pression (DESP)

Ventilation insonorisée du local surpresseurs :

Le bureau d’étude dB Vib Ingénierie a choisi d’équipé le locale de 2 ventilateurs axial avec soufflage horizontal conforme au cahier des charges OTV.

Ensuite il a conçu 2 silencieux a baffles installés sur chaque ventilateur répondant aux performances acoustiques préconisées par l’études acoustique réalisée en amont par dB Vib Consulting.

Entrée d’air du local surpresseur : 2 ventilateurs équipés de silencieux à baffles
Vue de l’intérieur du local surpresseurs

Les silencieux de l’entrée d’air du local ont été séparés en 2 afin d’éviter la recirculation d’air si l’un des ventilateurs est à l’arrêt. Ils sont constitués de 13 baffles :

• Cadre 10/10mm
• Absorbant : Laine de roche 50 kg/m3 avec 2 voiles de verre blanc 50 gr/m2
• Epaisseur : 200 mm
• Ecartement : 61.5mm
• Protection métal déployé 10/10mm
• Caisson en acier galvanisé 15/10
• Cadre METU 30 mm
• Vitesse de circulation entre les baffles : 8.3 m/s
• Vitesse frontale : 2 m/s (vitesse suffisamment faible pour garantir 100% d’efficacité pour la grille pare-pluie)

En sortie d’air du local, dB Vib a conçu réalisé et installé 2 silencieux à baffles. Ces deux silencieux sont supportés par 2 rails. Ils ont été suspendus en plafond côte à côte par tige fileté pour minimiser leur encombrement. De plus, l’espace entre les 2 silencieux a été fermé afin de contraindre le flux d’air à passer dans les silencieux. Ces 2 silencieux sont constitués de 6 baffles :

• Cadre 12/10mm
• Absorbant : Laine de roche 50 kg/m3 avec 2 voiles de verre blanc 50 gr/m2,
• Epaisseur : 200 mm
• Ecartement : 83.3 mm
• Protection métal déployé 10/10mm
• Caisson en acier galvanisé 15/10
• Cadre METU 30 mm
• Vitesse de circulation entre les baffles : 7.9m/s
• Vitesse frontale : 2.6 m/s (vitesse suffisamment faible pour garantir 100% d’efficacité pour la grille pare-pluie)

Sortie d’air du local surpresseur : 2 silencieux à baffles suspendus au plafond
Vue de l’intérieur du local surpresseurs

Sortie d’air du local surpresseur : pose des 2 silencieux à baffles suspendus
Vue de l’intérieur du local surpresseurs

Sortie d’air du local surpresseur : 2 silencieux à baffles
Vue de l’extérieur du local surpresseurs avant pose des pare-pluies

Sortie d’air du local surpresseur : 2 silencieux à baffles
Vue de l’extérieur du local surpresseurs après pose des pare-pluies
