Soufflerie pour mesure d’écoulement pariétale subsonique

Soufflerie pour mesure d’écoulement pariétale subsonique

dB Vib Ingénierie a tout récemment terminé la conception et la réalisation d’une  soufflerie dénommée « Caïman » pour le Laboratoire de Mécanique des Fluides et de l’Acoustique implanté à l’École Centrale de Lyon. Il s’agit d’une soufflerie à circuit ouvert qui a été installée en l’espace de 5 mois dans un local dédié. Les essais pourront donc débuter à la rentrée.

Le laboratoire utilisera cette installation pour réaliser des tests de performance d’absorption acoustique dans des écoulements pariétaux. Pour faire simple, et même si l’intérêt ne se limite pas à cet objectif, le laboratoire souhaitait se doter d’un moyen d’essais qui lui permettra de progresser dans le développement de matériaux qui contribueront à réduire les nuisances sonores des avions.

Pour dB Vib, le projet devait répondre à la problématique suivante : produire un écoulement régulier dans une veine d’essai à la vitesse de 0.3 Mach (soit environ 370km/h qui correspond aux vitesses des avions lors des phases de décollage et d’atterrissage).

Les éléments permettant d’atteindre cet objectif sont listés ci-dessous :

  • Installation d’un ventilateur centrifuge haute pression (12kPa de pression génératrice)
  • Possibilité d’adapter une veine d’essais instrumentée de 4m
  • Mise en place d’un convergent avec un taux de contraction de 40
  • Montage du ventilateur sur un variateur de fréquence avec boîtier de pilotage

Nous avons aussi fait la part belle à l’acoustique en installant de nombreux éléments insonorisants.

Pour ne pas polluer les mesures dans la veine d’essai, 2 silencieux à baffles et 3 chicanes se succèdent entre la sortie du ventilateur et l’entrée du convergent.

De plus, comme l’École Centrale avait besoin d’installer un poste de commande à 3 mètre du ventilateur, nous avons utilisé un arsenal de masse lourde, de panneaux isolants, panneaux absorbants et une porte acoustique. A pleine vitesse la différence de niveau de pression sonore passe de 100dBA du côté ventilateur à 65dBA du côté poste de commande.

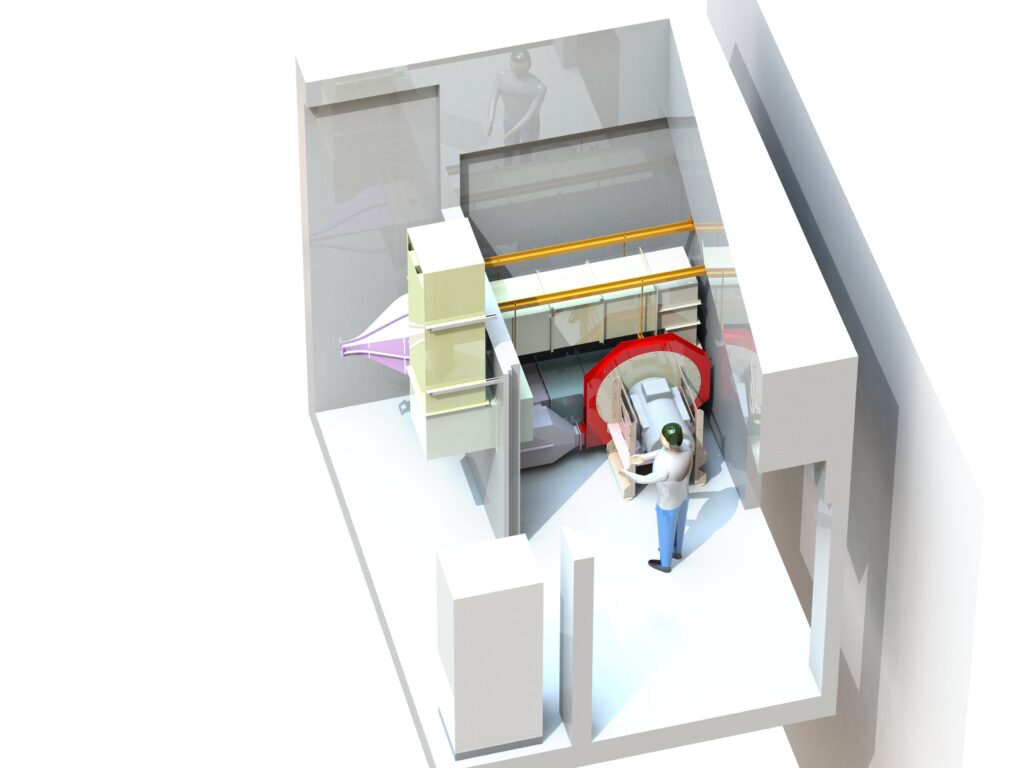

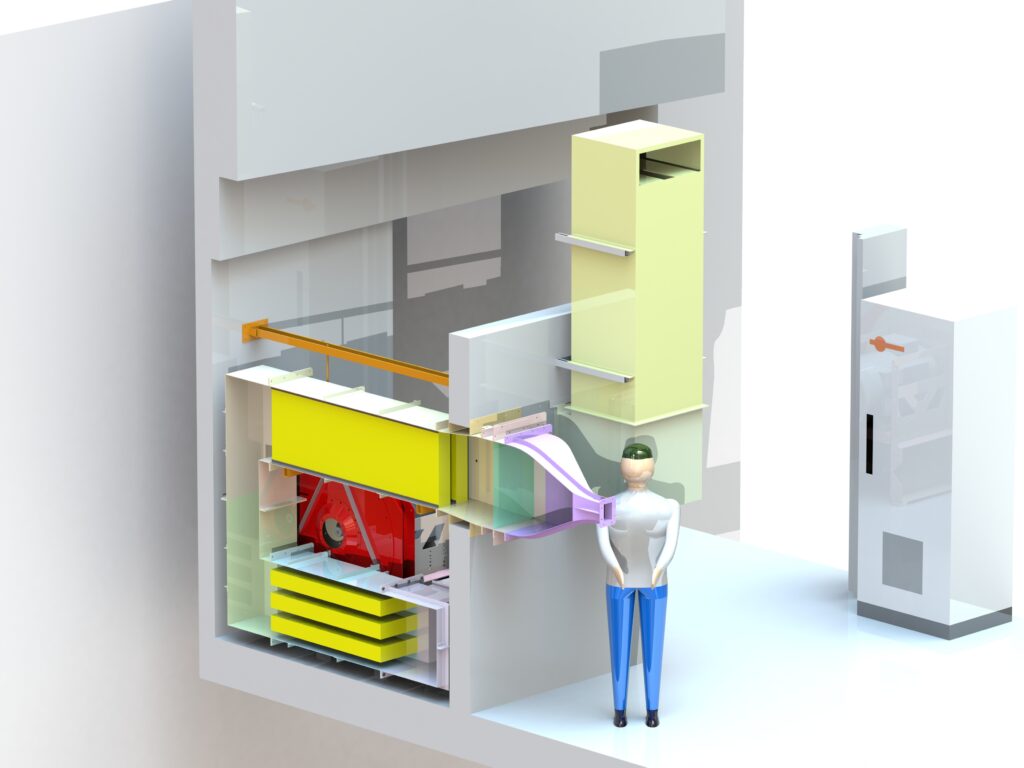

Ci-dessous des illustrations de la soufflerie, plus parlantes que des photos, compte tenu de la compacité de l’installation.

Soufflerie pour mesure d’écoulement pariétale subsonique

Soufflerie pour mesure d’écoulement pariétale subsonique
