Ecrans acoustiques bâtiment cyber CALID

dB Vib Ingénierie a pris part à la construction du Cyber bâtiment CALID à Saint Jacques de la Lande (35) orchestré par le Ministère de la Défense.

En Novembre 2016, le Ministère de la Défense lançait un marché estimé à 25 millions d’euros pour la construction d’un bâtiment cyber CALIB (Centre d’Analyse de Lutte Informatique Défensive) en région Rennaise.

Au cours de ce premier trimestre 2019, c’est en sous-traitance du groupe ENGIE retenu pour le lot fluides de ce vaste marché, que dB Vib Ingénierie a terminé le design puis l’installation du « Masque acoustique » autour des 4 groupes frigorifiques et d’un aérocondenseur d’une puissance frigorifique totale de plus de 4MW.

Les objectifs de ce « masque acoustique » tel que défini au cahier des charge était le respect de la réglementation en matière de bruit de voisinage et le confort acoustique des occupants des bureaux des bâtiments voisins en se rapprochant au maximum du niveau très performant (< 56 dB) défini par la norme NFS 31-080 « acoustique – bureaux et espaces associés ».

Pour atteindre ces objectifs dB Vib Ingénierie a réalisé les phases suivantes :

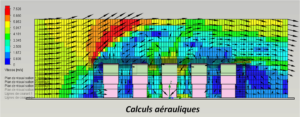

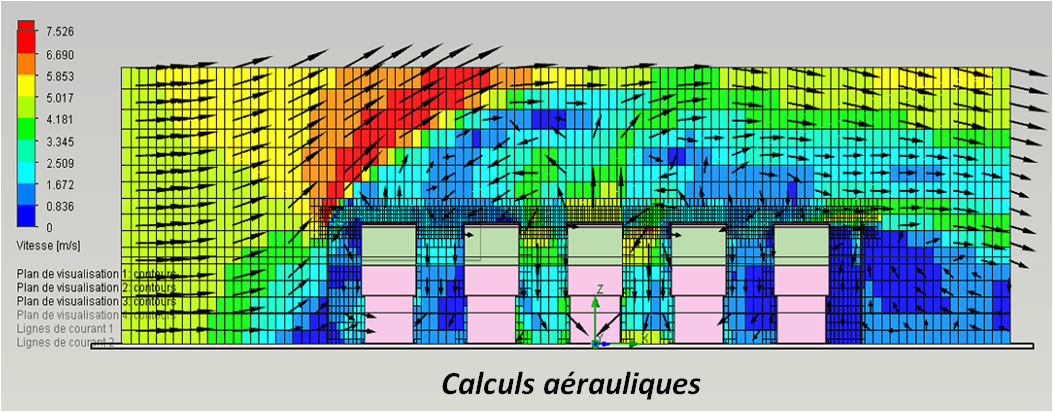

  • Etudes : Maquette 3D, Mise en plan d’assemblage et de fabrication des éléments, notes de calculs CFD, de tenue mécanique et acoustique.
  • Approvisionnement des composants de l’installation
  • Montage sur site par ses propres équipes de monteurs

Ecrans acoustiques bâtiment cyber CALID  Ecrans acoustiques bâtiment cyber CALID

La solution comportait :

  • Près de 650 m² de panneaux acoustique EKOMODULE 50

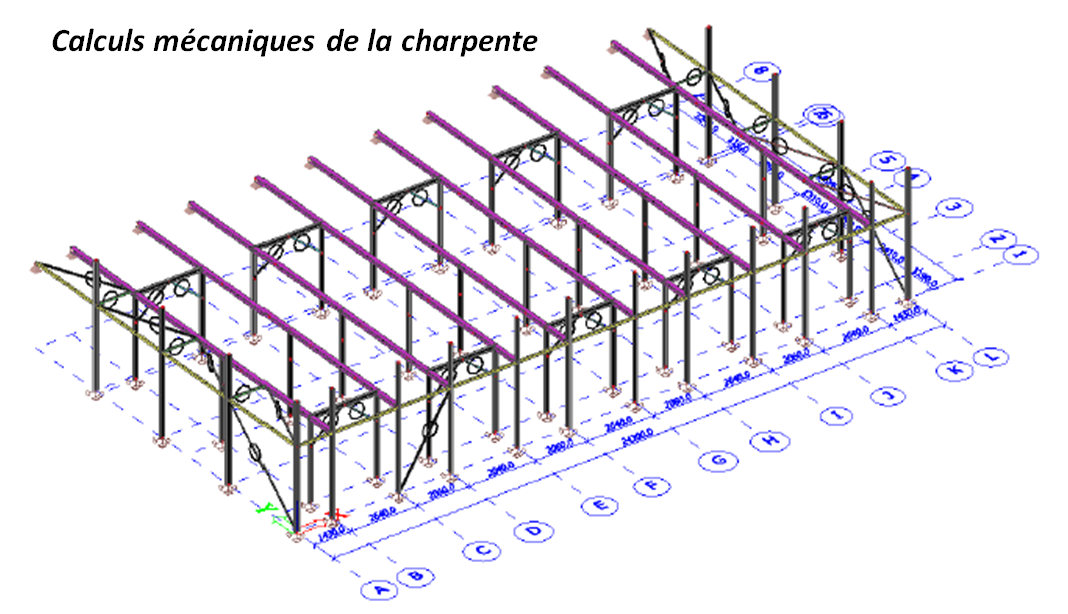

  • Une structure charpente métallique de plus de 35 T
  • Près de 400 baffles acoustiques type BA pour le traitement de l’entrée et sortie d’air
  • 1 porte acoustique a doubles vantaux PIL 40



Ecrans acoustiques bâtiment cyber CALID :

Ecrans acoustiques bâtiment cyber CALID  Ecrans acoustiques bâtiment cyber CALID

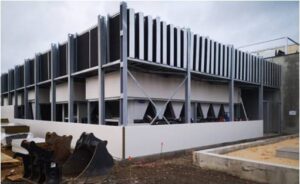

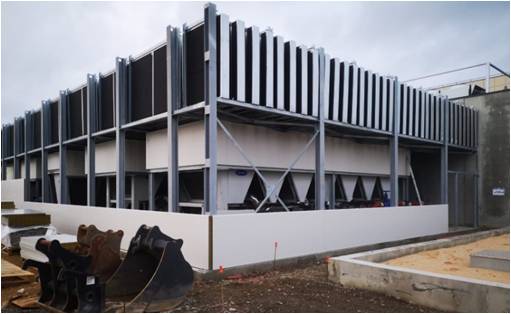

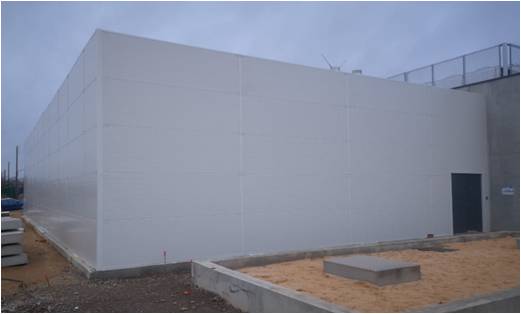

Installation sur site en cours                                Installation des ecrans acoustiques bâtiment cyber CALID terminée
