Calorifuge acoustique de tuyauterie
Partenaire industriel de d’un grand équipementier pour l’aéronautique depuis de nombreuses années, dB Vib Ingénierie accompagne régulièrement ce groupe dans la maîtrise des problématiques acoustiques liées à ses moyens d’essais. Récemment, nos équipes sont intervenues sur l’un des bâtiments d’essais du site, afin de traiter une gêne sonore ponctuelle observée lors de certaines campagnes d’essais grâce à un calorifuge acoustique sur de la tuyauterie.
L’objectif de cette intervention était de limiter la propagation du bruit généré par les lignes des tuyauteries de décharge, dont les émissions venaient perturber le confort acoustique des opérateurs travaillant sur des bancs d’essais voisins.
Contexte industriel et problématique acoustique
Lors de phases d’essais spécifiques dans leur bâtiment, des niveaux sonores élevés ont été constatés dans plusieurs zones de travail adjacentes. Bien que les sources principales soient localisées, le bruit se propageait via les tuyauteries de décharge, agissant comme des guides acoustiques dans les salles voisines.
Cette propagation interne entraînait une gêne pour les opérateurs des bancs voisins, alors même que ces derniers n’étaient pas directement impliqués dans les essais en cours. La problématique ne relevait donc pas uniquement du niveau de bruit à la source, mais également de son mode de transmission au sein du bâtiment.
Une analyse acoustique a permis de confirmer que les lignes de décharge, et plus particulièrement certaines portions de tuyauterie et organes de régulation, constituaient des vecteurs majeurs de propagation sonore.
Les niveaux mesurés présentaient une dominante de moyennes et hautes fréquences, typiquement associées aux phénomènes de turbulence d’air, aux écoulements à grande vitesse et au passage à travers les vannes.
Cette configuration rendait inefficace un traitement acoustique global du bâtiment et orientait naturellement la stratégie vers une action ciblée à la source, directement sur les éléments responsables de la transmission du bruit.
Stratégie de traitement acoustique retenue
La solution retenue repose sur le principe d’un calorifuge acoustique des lignes de décharge, permettant de réduire le rayonnement sonore des tuyauteries sans modifier le process ni les conditions d’essais.
Cette approche présente plusieurs avantages :
- réduction efficace du bruit au plus près de la source,
- intégration simple dans l’existant,
- maintien de l’accessibilité pour l’exploitation et la maintenance.
La solution devait également être compatible avec les contraintes thermiques, mécaniques et opérationnelles du site.
La solution technique proposée par dB Vib Ingénierie
Un calorifuge acoustique des tuyauteries
dB Vib Ingénierie a préconisé la mise en place d’un calorifuge acoustique multicouche sur les lignes de tuyauterie de décharge concernées. Ce traitement associe :
- une couche absorbante acoustique adaptée au spectre mesuré,
- une enveloppe extérieure assurant la tenue mécanique et la protection du matériau,
- une conception permettant le traitement des sections droites ainsi que des coudes.
Ce dispositif limite efficacement le rayonnement acoustique des parois métalliques de la tuyauterie.
Traitement spécifique des organes de régulation

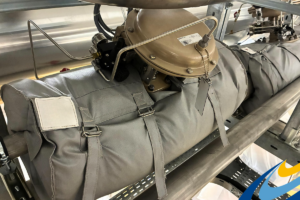

Les éléments singuliers comme les vannes, identifiés comme particulièrement émissifs, ont fait l’objet d’un traitement complémentaire par matelas acoustiques souples démontables.
Ces matelas sont conçus sur mesure pour épouser la géométrie des équipements tout en permettant un démontage rapide lors des opérations de maintenance ou de réglage.
Performances acoustiques attendues
Les traitements acoustiques proposés visent une réduction significative des niveaux sonores perçus dans les zones de travail voisines (environ 25dB en haute fréquence), en particulier dans les bandes fréquentielles dominantes identifiées lors du diagnostic.
Les gains attendus permettent de retrouver un confort acoustique compatible avec l’activité des opérateurs, sans impacter les performances des essais ni les conditions d’exploitation du bâtiment.
Cette intervention s’inscrit dans une démarche de prévention des risques liés au bruit, conformément aux exigences réglementaires relatives à l’exposition des travailleurs.
En privilégiant un traitement collectif à la source, la solution retenue contribue à limiter durablement les niveaux sonores ambiants et à améliorer les conditions de travail, sans recourir exclusivement à des protections individuelles.
Une démarche globale : étude, conception et installation
L’intervention de dB Vib Ingénierie a couvert l’ensemble des phases du projet :
- analyse acoustique et identification des sources contributives,
- définition et dimensionnement des solutions de traitement,
- conception sur mesure des calorifuges et matelas acoustiques,
- accompagnement à l’installation sur site, en coordination avec les équipes de l’entreprise.
Cette approche globale garantit la cohérence entre les objectifs acoustiques, les contraintes industrielles et la pérennité des solutions mises en œuvre.
Cette réalisation illustre la capacité de dB Vib Ingénierie à intervenir sur des problématiques acoustiques complexes en environnement d’essais industriels. En s’appuyant sur une relation de confiance établie de longue date avec ce grand équipementier pour l’aéronautique, nos équipes ont proposé une solution ciblée, efficace et parfaitement intégrée à l’existant pour proposer un calorifuge acoustique de la tuyauterie.
Une démonstration concrète de l’expertise de dB Vib Ingénierie dans la maîtrise du bruit industriel, au service du confort des opérateurs et de la performance des installations.
